Biyoinformatik'de adı sıkça geçen algoritmalardan olan suffix tree veri yapısı bir dizgi model(pattern) eşleştirme algoritmasıdır.Örneğin elinizde uzun bir dizgi olsun ve siz bu dizgi içinde alt dizgiler aramak ve hatta bu dizgilerden kaç adet bulunduğunu öğrenmek istiyorsunuz.İşte bu veri yapısı bu işlemleri kolaylaştırmak ile birlikte gayet hızlı işlem yapmamıza olanak sağlıyor.

Bu tip bir yöntem kullanmadan ilkel olarak çözüm olarak şunu yapabilirdik.Ana dizgi içerisinde lineer olarak sırayla karşılaştırma yapa yapa devam ederek sonuca ulaşabilirdik.Bu bir yöntemdir fakat dizgi boyutları arttıkça bu işlem çok maliyetli olmaktadır.

Suffix tree incelemesi yapmadan önce suffix nedir bundan bahsedelim.Suffix Türkçe'de son ek olarak geçer ve bir dizginin son ekleri şu şekilde bulunur.Örnek:

String = burak

sonekler

burak,urak,rak,ak,k

olacaktır.Görüldüğü gibi n uzunluğunda bir dizgi n adet suffix sahibidir.

Suffix tree oluşturmak için önce ihtiyacımız olan suffixleri bulmamız gerekmektedir.Yukarıdaki örnekteki gibi suffixler elde edildikten sonra bunlar uzunluklarına göre sıralanmalıdır.Örneğin

String = xabxac

için sonekler

xabxac,abxac,bxac,xac,ac,c

olarak elde edilikten sonra sırası ile 1,2,3,4,5,6 numaraları verilir.Ağaç şu şekilde oluşturulur.Bir başlangıç noktası vardır ve buradan dallanmalar yapılmaktadır.Önce 1 numara dallanır daha sonra gelen 2 numaraya ait dizgi ile ortak başlangıç noktaları varsa bu noktadan itibaren dallanma yapılır eğer yoksa yeni bir dallanma yapılır.Şimdi adım adım ağacımızı oluşturalım.

#1.Adım

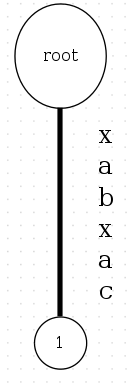

İlk dallanmamızı 1 numaralı suffix ile yapıyoruz.

1
#2.Adım

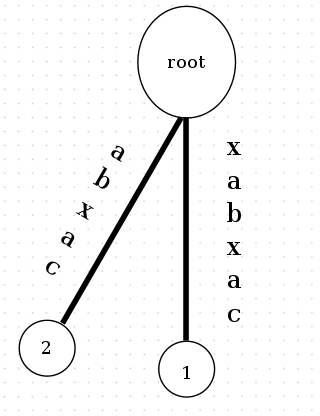

2 numaralı suffix olan "abxac"' için inceleme yapıldığında şuana kadar başlangıç noktasından itibaren "a" ile başlayan bir dallanma olmadığından yeni bir dallanma yapılır.

2
#3.Adım

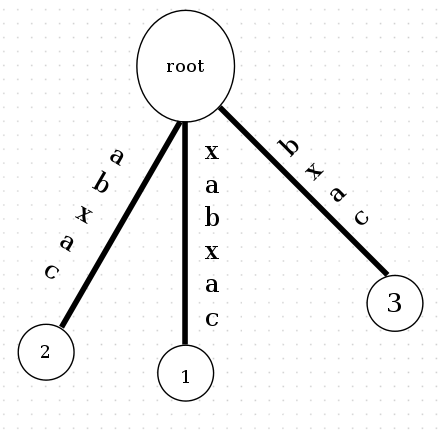

3 numaralı suffix "bxac"' için inceleme yapıldığında "b" ile başlayan bir dallanma olmadığından tekrar başlangıç noktamızdan yeni bir dallanma yapılır.

3
#4.Adım

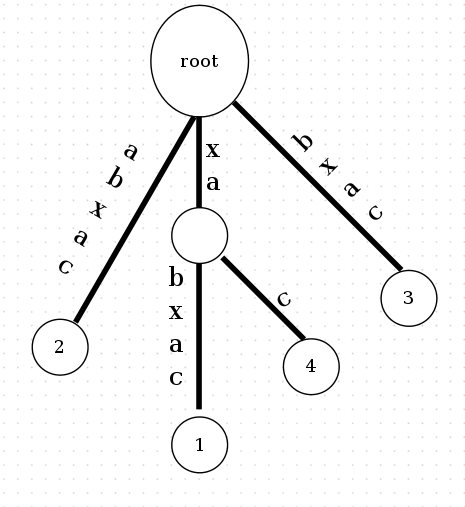

4 numaralı suffix "xac"' için inceleme yapıldığında bu noktada işin şekli değişmektedir.Ağaca baktığımızda başlangıç noktasından itibaren bir "x" ile başlangıç vardır.Hatta bir adım daha arama yaptığımızda sadece "x" ile değil devam edildiğinde "xa" ile bir başlangıç olan dallanma vardır(1 numaralı suffix).Dolayısı ile kesişme noktasından bir dallanma yapılır.

4
#5.Adım

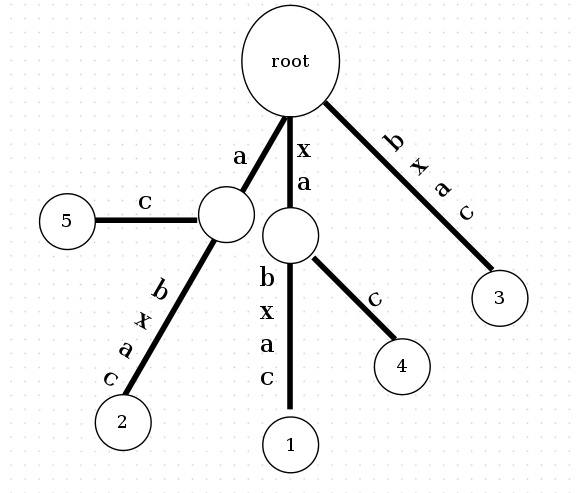

5 numaralı suffix "ac" için inceleme yapabilmek için tekrar root noktasından taramaya başlıyoruz ve ilk olarak "a" başlangıcı arıyoruz.Görüldüğü gibi en iyi kesişim 2 numaralı suffixtedir.Dolayısı ile bir kesişim noktası yapıp yeni bir dallanma yaratıyoruz.

5
#6.Adım

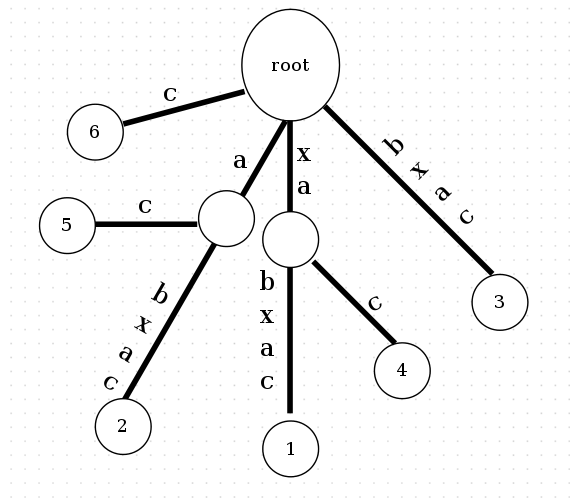

Ve son olarak sırada 6 numaralı suffix olan "c" için incelemede.Tek başına bir dallanma yapması gerektiği görülüyor.

6

Ağaç oluşturulmuştur.Şimdi bir arama yapalım,örneğin "xa"  , bu dizgi içinde geçiyor mu ve geçiyorsa kaç kere geçiyor sorusuna cevap arayalım.

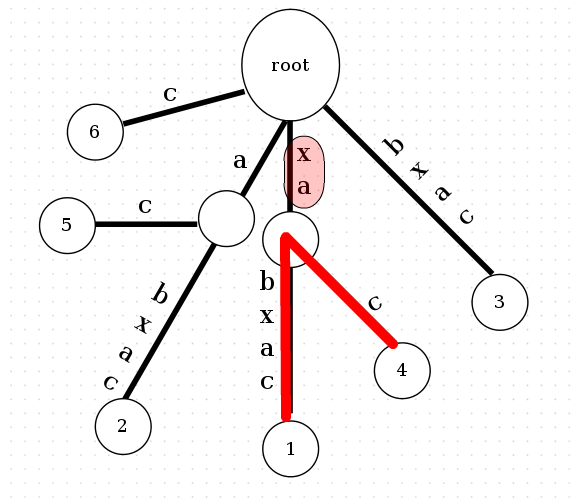

Ağaca bakmaya root noktasından başlayalım ve "xa" arayalım.Hemen root noktasının altında "xa" başlangıcı ile karşılaşıldı.Dolayısı ile "xa" eşlemesi sağlandı ama kaç tane "xa" olduğunu nereden anlayacağız?Kaç tane "xa" olduğunu bulunan noktanın altında kaç tane dallanma varsa o kadar "xa" vardır diyeceğiz.Baktığımızda iki adet dallanma olduğu görülmektedir.

new6

Peki "bxa" var mıdır ?

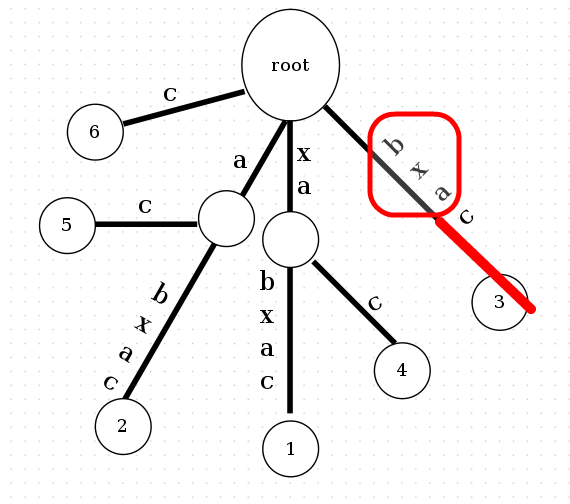

Ağaçta aramaya tekrar root noktasından başlanır ve sırayla "bxa" aranır.

new6.1png
evet "bxa" vardır ve 1 kere bulunur.

Peki "xb" var mı?
Hayır "xb" yoktur.Sebebi ise root noktasından aramaya başlandığında "xb" eşlemesi ile başlayan bir dallanma bulunamamıştır.

Her dizgi bir suffix tree sahibi midir?

Her dizgi bir suffix tree sahibi değildir.Eğer bir dizginin suffixleri prefixlerine eşitse bir suffix ağacı yoktur.Mesela "cdbcd" için inceleme yapalım.

Suffixlerin : cdbcd,dbcd,bcd,cd,d olduğunu biliyoruz.

ve

Prefixleri : c,cd,cdb,cdbc,cdbcd şeklindedir.

Dizginin kendisi dikkate alınmadan incelendiğinde "cd" değerlerinin ortak olduğu görülmektedir.Dolayısı ile "cdbcd" için bir suffix tree çizilemez.Peki bu sorunu nasıl çözebiliriz ? Çok basit sadece "cdbcd" stringinin sonuda bir "\$" ekleyerek.Eğer "cdbcd\$" için inceleme yaparsanız bir sorun olmadığını göreceksiniz.
